Επιφανειακές Γεωφυσικές Μετρήσεις

Ηλεκτρομαγνητικές μέθοδοι βυθοσκόπησης: παροδικών κυμάτων ΤΕΜ και ΝΑΝΟΤΕΜ

Το γραφείο διαθέτει τα γεωφυσικά όργανα: GDP-32 receiver (6 channels), ZT 30 Transmitter (max output current 30A), NT 20 Transmitter (max output current 20A), NANOTEM receiver, XMT-32 Controller και Magnetic sensors TEM-3 της εταιρείας ZONGE ENGINEERING Αμερικής.

Για την επεξεργασία και ερμηνεία των μετρήσεων χρησιμοποιούμε τα λογισμικά DATPRO και STEMINV.

Για την λήψη των μετρήσεων εφαρμόζονται οι διατάξεις Tem: In Loop, Moving Loop και Fix Loop.

Το βάθος της γεωφυσικής διερεύνησης, ανάλογα με την αγωγιμότητα του υπεδάφους, τη διάταξη και τις διαστάσεις των βρόγχων, μπορεί να υπερβεί τα 1200m.

Ηλεκτρομαγνητικές μέθοδοι βυθοσκόπησης: CSAMT, MT και AMT

Controlled Source Audio-frequency Magneto Tellurics (CSAMT)

Natural source magnetotellurics (MT) and audio-frequency magnetotellurics (AMT)

Το γραφείο διαθέτει τα γεωφυσικά όργανα: GDP-32 receiver (6 channels), ZT 30 Transmitter (max output current 30A), XMT-32 Controller και Magnetic sensors ANT-3 και ANT-4, της εταιρείας ZONGE ENGINEERING Αμερικής.

Για την επεξεργασία και ερμηνεία των μετρήσεων χρησιμοποιούνται τα λογισμικά DATPRO, CSAMT, EM2D και SCS2D.

Το βάθος της γεωφυσικής διερεύνησης, ανάλογα με την χρησιμοποιούμενη συχνότητα λήψης των μετρήσεων (0.125 έως 8,000 Hz), τις διαστάσεις του δίπολου (transmitter - receiver) και την αγωγιμότητα του υπεδάφους μπορεί να υπερβεί τα 1500m.

Ηλεκτρομαγνητική μέθοδος του ΓΕΩΡΑΝΤΑΡ (Ground Penetrating Radar)

Διαθέτουμε τέσσερα συστήματα Γεωραντάρ, τρία της εταιρείας MALA Σουηδίας και ένα της Νορβηγικής εταιρείας 3d-Radar. Όλα έχουν την δυνατότητα πραγματοποίησης δυσδιάστατης και τρισδιάστατης απεικόνισης των υπό γεωφυσικής διερεύνησης, στόχων. Τα συστήματα είναι:

1. Το σύστημα 3D-Radar GPR. Αποτελεί πρωτοποριακή κατασκευή νέας γενιάς τρισδιάστατου ραντάρ διείσδυσης εδάφους (3D GPR) χρησιμοποιώντας τεχνολογία ραντάρ συχνότητας βημάτων και καινοτόμο σχεδιασμό κεραιών πολλαπλών καναλιών. Χρησιμοποιούνται οι κεραίες: Model B1847, with continuous frequency coverage from 200MHz to 2.0GHz, 1.8 meter array length and 47 antennas elements· Model B1823, with continuous frequency coverage from 100MHz to 2.0GHz, 1.8 meter array length and 23 antennas elements. Για την επεξεργασία και ερμηνεία των μετρήσεων GPR χρησιμοποιούνται τα λογισμικά προγράμματα: Slice v.7, Examiner, Reflex and Reflex3D.
2. Το σύστημα Mala ProEx (Professional Explorer) με τις θωρακισμένες κεραίες των: 250MHz, 500MHz, 1000MHz, 1600MHz, 2300MHz και τις μη θωρακισμένες κεραίες RTA των of 25-30MHz, 50MHz and 100MHz.
3. Το σύστημα GX HDR (Ground Explorer High Dynamic Range) με τις θωρακισμένες κεραίες των: 80MHz, 160MHz, 450MHz and 750MHz. Για την επεξεργασία και ερμηνεία των μετρήσεων GPR χρησιμοποιούνται τα λογισμικά προγράμματα: Slice v.7, Objectmapper, Geovision and RADExplorer
4. Το σύστημα Mala GPR (Professional Explorer borehole logging system), με δύο ζεύγη οπτικών (τεσσάρων κλώνων) καλωδίων μήκους 800m το καθένα και τις μη θωρακισμένες κεραίες για γεωτρήσεις: 100MHz and 250MHz. Διατάξεις λήψης των μετρήσεων: Downhole και Crosshole. Για την επεξεργασία και ερμηνεία των μετρήσεων GPR χρησιμοποιούνται τα λογισμικά προγράμματα: Radinter and Wintomo.

Το βάθος της γεωφυσικής διερεύνησης, ανάλογα με την χρησιμοποιούμενη κεραία και την αγωγιμότητα του υπεδάφους κυμαίνετε από 0.30cm έως και 50m.

Ηλεκτρομαγνητική μέθοδος ΕΜΙ (Time Domain)

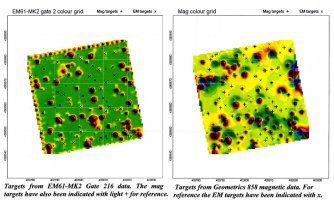

Το γραφείο διαθέτει δύο συστήματα έρευνας της εταιρείας GEONICS Καναδά, με δυνατότητα πραγματοποίησης δυσδιάστατης και τρισδιάστατης απεικόνισης των, υπό γεωφυσικής διερεύνησης, στόχων. Το πρώτο σύστημα είναι o φωρατής Geonics EM61 MK2 High Power, ο οποίος είναι ο πλέον ευρέως χρησιμοποιούμενος για διασκοπήσεις UXO’s και την αρχαιομετρική έρευνα. Η θέση του καθορίζεται με τη χρήση του παγκόσμιου συστήματος θεσιθεσίας RTK GPS.

Το σύστημα μπορεί να ανιχνεύσει μεταλλικούς ή μη μεταλλικούς στόχους σε βάθος έως και 8m, ανάλογα με το μέγεθος τους.

Το δεύτερο σύστημα είναι o φωρατής Geonics EM63 ο οποίος χρησιμοποιείται κατά κύριο λόγο για την κατηγοριοποίηση και τον προσανατολισμό των UXO’s (μη-εκραγέντα εκρηκτικά) ή γενικότερα θαμμένων μεταλλικών αντικειμένων.

Ηλεκτρομαγνητική μέθοδος SLINGRAM

Το γραφείο διαθέτει δύο γεωφυσικά συστήματα (EMAC 36 και HF EMAC 180) και το λογισμικό ερμηνείας των μετρήσεων Slingram της εταιρείας MALA Σουηδίας.

Οι συχνότητες εκπομπής των δύο συστημάτων είναι 3.6 και 18.1 kHz αντίστοιχα.

Ηλεκτρομαγνητική μέθοδος VLF

Το γραφείο διαθέτει το γεωφυσικό όργανο WADI και τα λογισμικά ερμηνείας των μετρήσεων SECTOR και RAMAC της εταιρείας ABEM Σουηδίας.

Μαγνητική μέθοδος

Το γραφείο διαθέτει το σταθμό βάσης, το Magnetometer – Gradiometer G856 και τα λογισμικά ερμηνείας των μετρήσεων MAGMAP και MAGPLOT της εταιρείας GEOMETRICS Αμερικής.

Σεισμικές μέθοδοι: ανάκλασης, διάθλασης, Crosshole και Downhole

Το γραφείο διαθέτει τα σεισμικά καταγραφικά μηχανήματα BISON 9048 - 48 channel seismograph και TERRALOC MARK 6 - 24 channel seismograph της εταιρείας ABEM Σουηδίας. Στον βοηθητικό εξοπλισμό συμπεριλαμβάνονται τα απαραίτητα καλώδια, σεισμικές πηγές και 150 οριζόντια/κατακόρυφα γεώφωνα διαφόρων συχνοτήτων (6Hz έως 14 Hz ). Η ερμηνεία των μετρήσεων πραγματοποιείται με τη βοήθεια εξειδικευμένου λογισμικού (WINSISM, SEISIMAGER κ.α.)

Τα σεισμικά προφίλ μπορούν να αναπτυχθούν σε μήκος έως 480 μέτρων.

Ηλεκτρικές μέθοδοι: Ηλεκτρικές τομογραφίες, Complex resistivity και γεωηλεκτρικές βυθοσκοπήσεις (RES, SP, IP)

Το γραφείο μας διαθέτει τα κάτωθι τέσσερα συστήματα ηλεκτρικών τομογραφιών με δυνατότητα πραγματοποίησης δυσδιάστατης και τρισδιάστατης απεικόνισης του υπεδάφους:

• LUND Imaging system (TERRAMETER SAS 1000 (1 channel, max output current 1A & max output power 100W) plus electrode selector ES464 (4 channel & 64 electrodes)) της εταιρείας ABEM Σουηδίας.
• LUND Imaging system (TERRAMETER SAS 4000 (4 channel, max output current 1A & max output power 100W) plus elector selector ES464 (4 channel & 64 electrodes, της εταιρείας ABEM Σουηδίας.
• TERRAMETER LS (4 channel, 64 electrodes max output current 2.5A & max output power 250W) της εταιρείας ABEM Σουηδίας.
• MX-30 Multiplex Switch (30 channels, 30 electrodes max output current 5A & max output power 2500W), GDP-32 receiver (6 channels) και ZT 30 Transmitter (max output current 30A), της εταιρείας ZONGE ENGINEERING Αμερικής.

Στον βοηθητικό εξοπλισμό συμπεριλαμβάνονται ηλεκτρόδια (πωλούμενα και μη) και καλώδια για τις ηλεκτρικές τομογραφίες 81 ηλεκτροδίων, σε αποστάσεις μεταξύ τους 2m, 5m, 10m, 25m και 50m, παρέχοντας την δυνατότητα, το μήκος των τομογραφιών εξ αρχής να διαμορφώνεται από 160m έως 4000m. Παράλληλα τα εν λόγω καλώδια μας δίνουν την δυνατότητα εφαρμογής της διαδικασίας Roll along, βάση της οποίας μπορεί να χρησιμοποιηθεί πολύ μεγαλύτερος αριθμός ηλεκτροδίων και ταυτόχρονα τα προφίλ των ηλεκτρικών τομογραφιών να αναπτυχθούν σε όσο μήκος απαιτείται για την επίτευξη των στόχων της γεωφυσικής έρευνας. Για την ερμηνεία και παρουσίαση των αποτελεσμάτων χρησιμοποιούνται τα λογισμικά προγράμματα RES2DINV και RES3DINV της εταιρείας GEOTOMO.

Για την πραγματοποίηση των γεωηλεκτρικών βυθοσκοπήσεων ηλεκτρικής ειδικής αντίστασης (RES), φυσικού δυναμικού (SP), επαγόμενης πόλωσης (IP) και ηλεκτρικής αγωγιμότητας και αναλόγως του επιθυμητού βάθους της γεωφυσικής διερεύνησης χρησιμοποιούνται τα μηχανήματα: Terrameter Sas 1000, Terrameter Sas 4000, Terrameter LS και το σύστημα MX-30 Multiplex Switch-GDP-32 receiver-ZT 30 Transmitter. Διαθέτουμε ηλεκτρόδια (πωλούμενα και μη) και καλώδια μήκους έως 5km για τις διατάξεις Wenner και Sclumberger. Για την ερμηνεία των αποτελεσμάτων χρησιμοποιούνται τα λογισμικά προγράμματα IPI2WIN και RESIX PLUS.

Το βάθος της γεωφυσικής έρευνας με τη χρήση των ηλεκτρικών τομογραφιών μπορεί να επεκταθεί μέχρι τα 700 μέτρα.
